控制算法

控制算法概述

什么是控制算法

控制算法的目标,是让系统输出 $y$ 按照期望值 $r$ 变化,并在扰动、噪声和模型不确定性存在时尽可能保持稳定、快速、准确。

从工程角度看,控制算法主要解决四个问题:

  • 系统是否稳定
  • 响应是否足够快
  • 超调和振荡是否可接受
  • 稳态误差是否足够小

控制系统的基本组成

控制系统通常由以下部分组成:

  1. 参考输入或目标值
  2. 控制器
  3. 执行机构
  4. 被控对象
  5. 传感器与反馈通道

其基本关系可用下图表示:


控制器根据参考输入与实际输出之间的误差,计算控制量 $u$,再由执行机构作用于被控对象,从而改变系统输出。

开环与闭环

开环控制不使用反馈,结构简单、成本低,但难以抵抗扰动。


闭环控制利用输出反馈来修正误差,精度更高、鲁棒性更好,是现代控制系统更常见的形式。


闭环控制的一般过程是:

  1. 采集系统输出
  2. 与目标值比较得到误差
  3. 控制器根据误差生成控制信号
  4. 被控对象响应后再次反馈

控制算法的分类

常见控制算法大致可分为:

  • 经典控制:P、PI、PD、PID
  • 现代控制:状态反馈、最优控制、LQR、MPC
  • 智能控制:模糊控制、神经网络控制、专家控制
  • 特殊结构控制:前馈控制、自适应控制、鲁棒控制

本文聚焦最常见且最实用的两类方法:PID模糊控制

控制系统基础

控制框图

控制框图是描述控制系统最常见的图形工具,它将复杂系统拆成若干功能模块,并明确输入、输出和反馈关系。


在分析和设计控制系统时,经常会出现这些元素:

  • 比较器:计算误差 $e(t)=r(t)-y(t)$
  • 控制器:根据误差产生控制量
  • 执行器:把控制信号转为实际动作
  • 被控对象:需要被调节的系统
  • 传感器:测量输出并回传
  • 扰动:外界对系统的未知影响

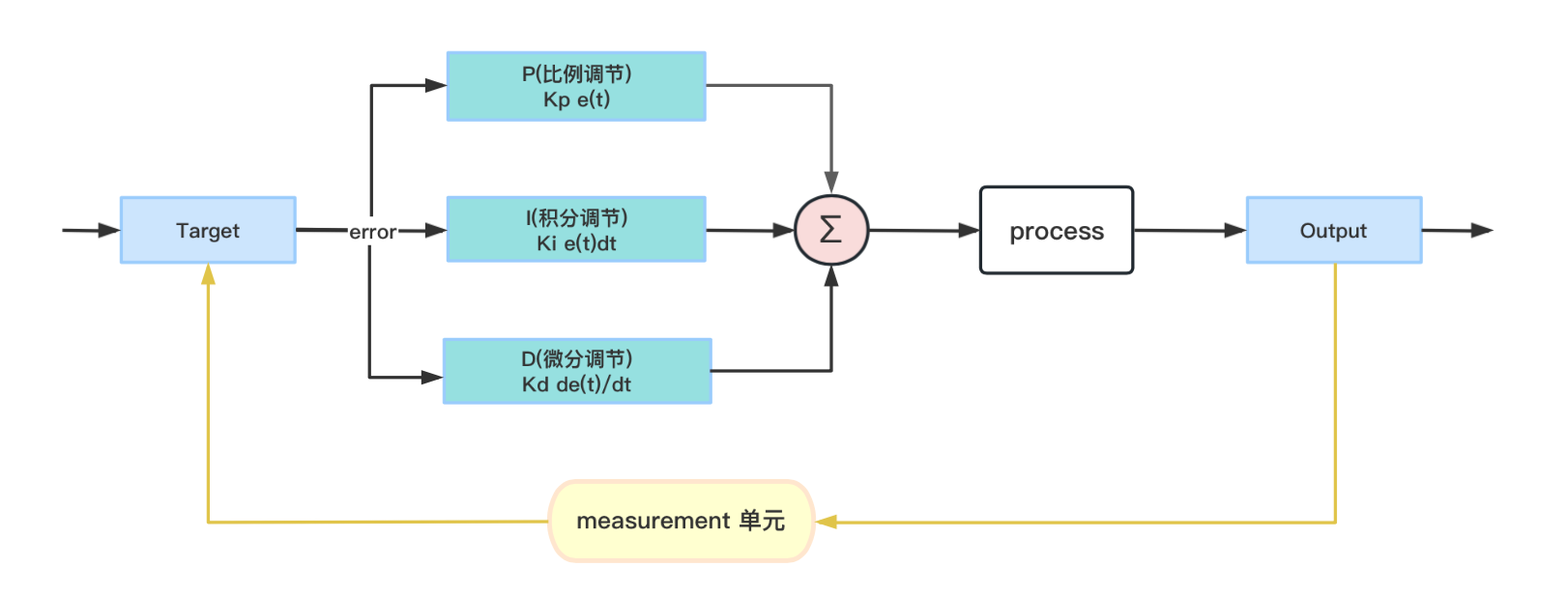

典型控制框图如下:


典型应用场景

控制算法广泛应用于:

  • 电机转速控制
  • 无人机姿态控制
  • 机器人关节位置控制
  • 温度、压力、流量过程控制
  • 汽车巡航、怠速与转向系统

以汽车怠速控制为例,节气门开度和负载扰动共同影响发动机转速,控制器需要在负载突变时尽快把转速拉回目标值。


设计控制器时关注什么

控制器设计通常围绕以下指标展开:

  • 稳定性:系统不能发散
  • 上升时间:达到目标附近的速度
  • 超调量:是否冲过目标过多
  • 调节时间:多久能稳定下来
  • 稳态误差:最终是否仍有偏差
  • 鲁棒性:参数变化和外部扰动下是否仍可靠

如果对象模型清晰、线性特征明显,PID 往往已经足够;如果对象非线性强、难以精确建模,模糊控制更有价值。

经典控制算法:PID


PID 的核心思想

PID 是比例(Proportional)、积分(Integral)、微分(Derivative)三种控制规律的组合。

其核心思想是:既看当前误差,也看历史误差累计,还看误差变化趋势。

连续形式可写为:

$$u(t) = K_{p}e(t) + K_{i}\int e(t)dt + K_{d}\frac{de(t)}{dt}$$

其中:

  • $K_p$ 为比例系数
  • $K_i$ 为积分系数
  • $K_d$ 为微分系数

如何理解 PID

理解 PID,建议不要一上来就盯着公式,而是按下面的顺序去看:

  1. 先看“误差”是什么
  2. 再看控制器面对误差会做什么
  3. 最后再看 P、I、D 三项分别在解决什么问题

可以把 PID 想成一个“有经验的操作员”:

  • 比例项 P 看当前偏差有多大,偏差大就立刻加大动作
  • 积分项 I 看过去累计偏差有多少,只要长期没调到位,就继续补偿
  • 微分项 D 看偏差变化有多快,如果系统冲得太快,就提前刹车

如果只记一句话,可以记成:

  • P 管现在
  • I 管过去
  • D 管未来趋势

对初学者来说,有三种直观理解方式最有效:

1. 从“追目标”来理解

假设目标值是 1.0,当前输出是 0.2,那么误差就是 0.8。

  • P 会说:差得这么远,赶紧多推一点
  • I 会说:你已经偏了很久了,不能只看这一次,得继续补偿
  • D 会说:你现在冲得太快了,小心过头

2. 从“开车”来理解

开车跟车或停车时:

  • 距离前车很远,就该多给油,这像 P
  • 如果长期跟不上,就要持续多给一点油,这像 I
  • 如果接近前车的速度过快,就要提前减速,这像 D

3. 从“公式的单位”来理解

如果误差单位是“摄氏度”:

  • P 对应“按当前误差直接调节”
  • I 对应“误差随时间累计后再调节”
  • D 对应“误差变化速度引起的调节”

这样就能理解,为什么积分会越积越大,为什么微分会对变化快的情况特别敏感。

比例控制 P

比例控制直接按当前误差大小输出控制量:

$$u = K_{p}e$$

误差越大,控制作用越强,因此响应快、实现简单。

但单独使用比例控制通常存在两个问题:

  • 系统可能存在稳态误差
  • 比例系数过大时容易引起振荡甚至失稳

从直觉上说,比例控制像“看到差多少,就立刻补多少”。它最大的优点是反应快,但由于它只看当前误差,不看历史,也不看变化趋势,所以很难独立完成高质量控制。

积分控制 I

积分控制对误差随时间进行累计:

$$u_I(t)=K_{i}\int e(t)dt$$

它的主要作用是消除稳态误差。只要误差长期存在,积分项就会持续增加,从而推动输出逼近目标。

但积分项过强也会带来副作用:

  • 响应变慢
  • 超调增大
  • 容易出现积分饱和

积分项可以理解为“记账”。只要误差一直存在,积分项就一直记着这笔账,直到把长期偏差补回来。因此 I 项特别擅长消除稳态误差。

微分控制 D

微分控制关注误差变化速度:

$$u_D(t)=K_{d}\frac{de(t)}{dt}$$

它相当于“提前刹车”,在误差变化过快时提前施加修正,因此常用于:

  • 抑制超调
  • 减少振荡
  • 改善动态响应

但微分项对噪声比较敏感,实际工程中通常会配合低通滤波使用。

微分项可以理解为“趋势判断”。它不是看你现在偏了多少,而是看你偏差变化得有多快,所以它本质上是一种提前量。

离散 PID 公式

在数字控制器中,更常见的是离散形式:

$$u(k)=K_{p}e(k)+K_{i}\sum_{n=0}^{k}e(n)+K_{d}\big(e(k)-e(k-1)\big)$$

这也是 MCU、PLC 和上位机程序里最常见的实现方式。

从作用分工看:

  • P 负责快速响应当前误差
  • I 负责消除长期偏差
  • D 负责预测趋势、抑制振荡

用例子理解 PID

水缸加水的例子

假设目标是让水缸水位始终保持在 1 米,当前水位只有 0.2 米,那么误差是:

$$error = 1.0 - 0.2 = 0.8$$

如果只用比例控制:

$$u = K_{p} \times error$$

假设 $K_p = 0.5$

  • 第一次控制时,$u = 0.5 \times 0.8 = 0.4$,水位从 0.2 上升到 0.6
  • 第二次控制时,误差变成 0.4,$u = 0.5 \times 0.4 = 0.2$,水位上升到 0.8

这样看起来系统会逐步接近目标值。

但如果水缸存在漏水,比如每次都会漏掉 0.1 米的水,那么当水位达到 0.8 时:

  • 当前误差是 0.2
  • 比例项控制量是 $0.5 \times 0.2 = 0.1$
  • 恰好和漏水量相抵消

此时水位会停在 0.8,不再变化。这就是稳态误差

这时引入积分项就有意义了。因为系统“记住了”之前一直没达到目标,所以会继续增加控制量,最终把水位推到 1.0 附近。

刹车的例子

微分项更适合用刹车来理解。

开车接近红灯时:

  • 如果只看当前位置误差,可能会刹车太晚
  • 如果看到“与目标距离正在快速缩小”,就应该提前减速

这就是微分项的作用。它关心的是:

  • 误差变化速度快不快
  • 系统是不是正在快速逼近目标

因此 D 项常被理解成“提前刹车”。

一句话总结这三个项

  • P:离目标远,就多推一点
  • I:长期没到位,就持续补一点
  • D:如果冲得太快,就提前压一点

PID Python 实现示例

下面是一个简单的 PID Python 示例,用于帮助理解离散 PID 的编程实现方式:

# -*- coding: utf-8 -*-

import time

import matplotlib.pyplot as plt
import numpy as np
from scipy.interpolate import make_interp_spline


class PID:

    def __init__(self, P, I, D) -> None:
        self.Kp = P
        self.Ki = I
        self.Kd = D
        self.sample_time = 0.0
        self.current_time = time.time()
        self.last_time = self.current_time
        self.clear()

    def clear(self):
        self.setpoint = 0.0
        self.P_term = 0.0
        self.I_term = 0.0
        self.D_term = 0.0
        self.last_error = 0.0
        self.output = 0.0

    def update(self, feedback_value):
        self.current_time = time.time()
        delta_time = self.current_time - self.last_time

        error = self.setpoint - feedback_value
        delta_error = error - self.last_error

        if delta_time >= self.sample_time:
            self.P_term = self.Kp * error
            self.I_term += error * delta_time
            self.D_term = delta_error / delta_time if delta_time > 0.0 else 0.0

            self.last_time = self.current_time
            self.last_error = error
            self.output = self.P_term + (self.Ki * self.I_term) + (self.Kd * self.D_term)

    def set_sample_time(self, sample_time):
        self.sample_time = sample_time

    @staticmethod
    def visual(time_list, feedback_list, setpoint_list, end):
        fig = plt.figure()
        time_smooth = np.linspace(min(time_list), max(time_list), 300)
        feedback_smooth = make_interp_spline(time_list, feedback_list)(time_smooth)
        plt.plot(time_list, setpoint_list, "r")
        plt.plot(time_smooth, feedback_smooth, "b-")
        plt.xlim((0, end))
        plt.ylim((min(feedback_list) - 0.5, max(feedback_list) + 0.5))
        plt.xlabel("time (s)")
        plt.ylabel("PID (PV)")
        plt.title("PID test", fontsize=15)
        plt.grid(True)
        plt.show()


def test_pid(P, I, D, end):
    pid = PID(P, I, D)
    pid.setpoint = 1.1
    pid.set_sample_time(sample_time=0.01)
    time_list = list(range(1, end))
    feedback = 0.5

    feedback_list = []
    setpoint_list = []

    for _ in time_list:
        pid.update(feedback_value=feedback)
        feedback += pid.output
        time.sleep(0.01)
        feedback_list.append(feedback)
        setpoint_list.append(pid.setpoint)

    pid.visual(time_list, feedback_list, setpoint_list, end)


def main():
    test_pid(P=1.2, I=1, D=0.001, end=20)


if __name__ == "__main__":
    main()

这个实现可以重点看 update() 方法,它正好对应离散 PID 的三部分:

  • self.P_term = self.Kp * error 对应比例项
  • self.I_term += error * delta_time 对应积分项
  • self.D_term = delta_error / delta_time 对应微分项

如果你在读代码时容易混乱,可以只盯住这一条主线:

  1. 先算误差 error
  2. 再算误差累计 I_term
  3. 再算误差变化速度 D_term
  4. 最后把三项加起来得到输出

从“代码如何对应公式”这个角度看 PID,通常比直接背公式更容易理解。

PID 的优缺点

PID 的优点:

  • 原理简单,易于工程实现
  • 不依赖高精度数学模型
  • 对大多数单输入单输出对象都有效
  • 调参经验成熟,工业应用最广

PID 的局限:

  • 对强非线性、时变系统效果有限
  • 参数整定依赖经验
  • 对大滞后、多变量耦合对象不一定理想
  • 微分项易受测量噪声影响

PID 调参经验

实际调参通常遵循“先 P,再 I,后 D”的顺序:

  1. 先增大 $K_p$,让系统有足够响应速度
  2. 再加入 $K_i$,消除稳态误差
  3. 最后增加 $K_d$,抑制超调和振荡

常见经验包括:

  • 输出响应太慢:适当增大 $K_p$
  • 稳态误差明显:增大 $K_i$
  • 超调大、振荡强:增大 $K_d$ 或减小 $K_p$
  • 积分饱和严重:限制积分项或引入抗积分饱和机制

智能控制算法:模糊控制

为什么需要模糊控制

PID 在很多线性、低阶、时不变系统中很好用,但当系统具有以下特征时,单纯 PID 往往不够理想:

  • 数学模型难以准确建立
  • 系统非线性明显
  • 参数随工况变化
  • 存在强耦合、强扰动或纯滞后

这类问题在空调温控、车辆控制、机器人、化工过程等场景中很常见。此时,工程师往往会把经验规则写成控制策略,这就是模糊控制的出发点。

模糊控制的基本思想

模糊控制并不要求对象有精确数学模型,而是把人的控制经验表达为“如果……那么……”的规则。

例如,在温度控制中,人通常不会说:

  • 误差等于 2.37 摄氏度时,输出增加 13.5%

而更可能说:

  • 如果温度偏低很多,就大幅增加加热
  • 如果温度略低,就小幅增加加热
  • 如果已经接近目标,就减小动作避免过冲

这种“偏低很多”“略低”“接近目标”就是模糊语言变量。

模糊控制的一般流程为:

  1. 将精确输入量转换为模糊量
  2. 根据模糊规则进行推理
  3. 将推理结果再转换为精确控制量

模糊控制器的组成

一个典型模糊控制器一般由四部分组成:

  1. 模糊化
  2. 知识库
  3. 模糊推理
  4. 解模糊

1. 模糊化

模糊化是把精确输入映射到模糊集合中。常见输入包括:

  • 误差 $e$
  • 误差变化率 $\Delta e$

这些量通常被划分为若干语言等级,例如:

  • NB:Negative Big,负大
  • NM:Negative Medium,负中
  • NS:Negative Small,负小
  • ZO:Zero,零
  • PS:Positive Small,正小
  • PM:Positive Medium,正中
  • PB:Positive Big,正大

2. 知识库

知识库包括:

  • 数据库:隶属函数、量化因子、比例因子等
  • 规则库:工程经验形成的模糊规则

规则通常写成:

  • 如果 $e$ 是 PB,且 $\Delta e$ 是 PS,那么控制输出 $u$ 是 PB

3. 模糊推理

模糊推理根据当前输入落在哪些模糊集合上,并结合规则库进行推断。常见方法包括:

  • Mamdani 推理
  • Sugeno 推理

Mamdani 形式直观,适合知识表达;Sugeno 形式更适合计算和工程实现。

4. 解模糊

经过模糊推理后,得到的是模糊输出集合,需要通过解模糊转换成精确控制量。

常见方法有:

  • 重心法
  • 最大隶属度法
  • 加权平均法

其中重心法最常用,因为输出较平滑。

模糊 PID

模糊控制在工程中最常见的落地方式之一,是模糊 PID

模糊 PID 不是完全替代 PID,而是用模糊规则在线调整 PID 参数,使 $K_p$$K_i$$K_d$ 随工况变化而变化。

常见设计思路是:

  • 输入:误差 $e$ 与误差变化率 $\Delta e$
  • 输出:$\Delta K_p$$\Delta K_i$$\Delta K_d$

其基本逻辑是:

  • 误差很大时,增大 $K_p$,让系统快速逼近目标
  • 误差中等且变化较快时,增大 $K_d$,抑制超调
  • 误差较小时,适当增大 $K_i$,减小稳态误差

模糊 PID 的优势在于:

  • 保留 PID 结构简单、易落地的优点
  • 补足固定参数 PID 对工况变化适应性差的问题
  • 特别适用于非线性、慢时变对象

因此,模糊 PID 常用于:

  • 温度与恒温系统
  • 电机速度控制
  • 车辆纵向与横向控制
  • 无人机姿态控制
  • 化工过程控制

模糊控制的优缺点

模糊控制的优点:

  • 不强依赖精确数学模型
  • 能直接利用人工经验
  • 对非线性和参数变化系统适应性较好
  • 设计直观,便于和 PID 结合

模糊控制的局限:

  • 规则库设计依赖经验,主观性较强
  • 输入输出维度增加后,规则数量迅速膨胀
  • 稳定性分析通常不如经典控制直观
  • 参数、隶属函数和量化因子仍需调试

一个温度控制的模糊规则示例

设输入为温度误差 $e$ 和误差变化率 $\Delta e$,输出为加热功率调节量 $u$

可以构造如下几条规则:

  • 如果 $e$ 是 PB,且 $\Delta e$ 是 ZO,那么 $u$ 是 PB
  • 如果 $e$ 是 PS,且 $\Delta e$ 是 PS,那么 $u$ 是 PS
  • 如果 $e$ 是 ZO,且 $\Delta e$ 是 ZO,那么 $u$ 是 ZO
  • 如果 $e$ 是 NS,且 $\Delta e$ 是 NS,那么 $u$ 是 NS
  • 如果 $e$ 是 NB,且 $\Delta e$ 是 ZO,那么 $u$ 是 NB

这些规则表达的是一种符合直觉的经验:

  • 偏差越大,动作越强
  • 接近目标时,动作应减弱
  • 如果误差正在快速减小,应避免控制过猛

如何选择控制算法

工程中没有“最好的控制算法”,只有“更适合当前对象的控制算法”。

可以按如下思路选择:

  • 对象简单、模型相对稳定:优先尝试 PID
  • 需要快速落地、实现成本低:优先 PID 或 PI
  • 非线性较强、模型难建:优先模糊控制或模糊 PID
  • 工况变化大但仍希望保留 PID 结构:选择模糊 PID
  • 多变量、强约束、高性能场景:考虑更高级的现代控制方法

在多数实际项目里,常见路线不是“PID 或模糊控制二选一”,而是:

  1. 先用 PID 建立可工作的基线系统
  2. 再通过模糊规则、自适应策略或前馈补偿提升性能
